φ5.6光缆结构性能表
光缆型号：WMF-150℃-5.6mm-2sm+2mm-82B

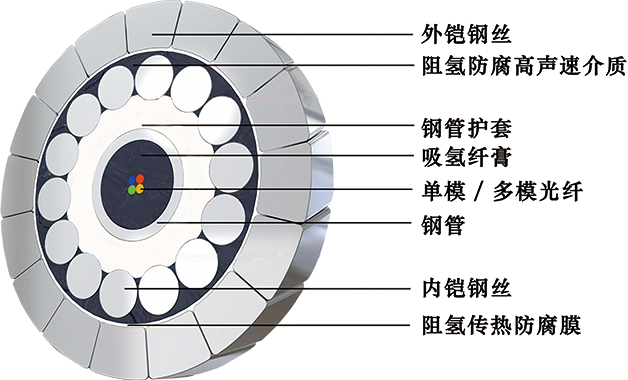

光缆结构：
项 目 | 参 数 | 单 位 | 设计值 | ||
技术参数 | 光纤 | 光纤芯 | 芯 | 4 | |
多模光纤 衰减 | ①850mm | dB/km | 3.50 | ||
①1300mm | dB/km | 1.50 | |||
单模光纤 衰减 | ①1310mm | dB/km | 0.6 | ||
1550mm | dB/km | 0.38 | |||
光纤单元 | 材质 | / | 316L | ||
外径 | mm | 2.4 | |||
壁厚 | mm | 0.2 | |||
纤膏 | / | 吸氢纤膏 | |||
钢管护套 | 材质 | / | 聚丙烯 | ||
外径 | mm | 3.18 | |||
壁厚 | mm | 0.39 | |||
内装层 | 材质 | 碳钢 | 钢丝 | ||
钢丝尺寸 | mm | 0.61 | |||
方向 | 右向 | ||||
防腐层 | 材质 | / | 阻氢传热防腐膜 | ||
壁厚 | mm | 0.04 | |||
外装层 | 材质 | 碳钢 | 钢丝 | ||
钢丝尺寸 | mm | H0.7 | |||
方向 | / | 左向 | |||
光缆直径尺寸 | mm | Φ5.6 | |||
单位重量 | Kg/km | 140 | |||
拉断力 | KN | 25 | |||
长期工作温度 | ℃ | -40~+150
| |||
