WMF1FX-5.6-1x1.0mm2

WMF1FX-5.6-1x1.0mm2电缆性能指标

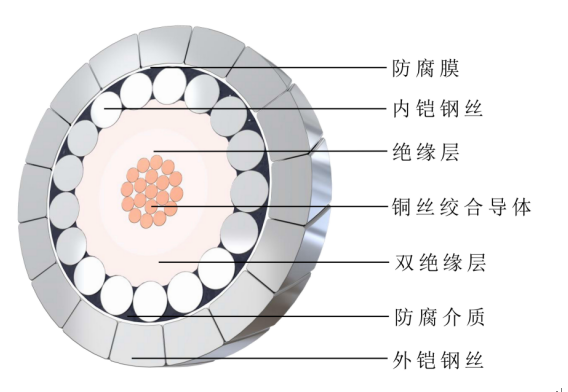

一、WMF1FX-5.6-1x1.0mm2型电缆结构图:




  二、WMF1B5.6-1×1.0/WMF1F5.6-1×1.0电缆技术指标:

序号

项目名称

标准要求

1

导体结构根数/标称直径,根/mm

19/0.26

2

绝缘标称厚度,≥mm

0.58

3

内铠钢丝铠装方向

右向

4

外铠钢丝铠装方向

左向

5

内铠钢丝根数,根

17

6

内铠钢丝直径,mm

0.61

7

外铠钢丝根数,根

16

8

外铠钢丝截面形状

梯形

9

成品电缆外径,mm

5.6±0.1

10

钢丝螺旋形状稳定性(解开的钢丝具有螺旋形状,复位时能回复到自己的位置上)

符合

11

绝缘线芯低温卷绕(10da无裂痕)

-30/-50

12

导体直流电阻(20℃),≤Ω/km

18.1

13

绝缘电阻(20℃),≥MΩ.km

200/500

14

高温绝缘电阻(150℃/250℃),≥MΩ.km

2.5

15

电容(1kHz),≤μf/Km

0.22

16

工频耐压(50Hz 1kV 5min)

不击穿

17

电缆拉断力,≥KN

25

18

电缆延伸率≤‰

1

19

电缆每千米,KG

140

20

耐温等级 ℃

150/260
